绘制道路线

关键引入文件：

  • 第一步：引入框架地图关键文件
    • https://mhc.ixiera.com/mhc/main_min.js
    • https://mhc.ixiera.com/mhc/Cesium-1.120/Build/Cesium/Cesium.js
    • https://mhc.ixiera.com/mhc/Cesium3DTile.js
  • 第二步：引入道路标线绘制文件
    • https://mhc.ixiera.com/mhc/mchmap/RoadRenderer/js/RoadRenderer.min.js

1. 初始化

renderer = new RoadRenderer(viewer);

2. 参数说明：

一、构造函数参数。

参数数据类型是否必填说明
viewerObject必填Cesium Viewer 实例

二、draw 方法配置参数。

参数数据类型是否必填默认值说明
positionsArray必填-道路中心线经纬度坐标数组 [[lon, lat], ...]
laneCountnumber选填4总车道数
twoWayboolean选填true是否双向道路
smoothboolean选填true是否对中心线进行贝塞尔平滑
smoothResolutionnumber选填15000平滑插值精度，值越大越精细
smoothSharpnessnumber选填0.4平滑度，0~1，值越大越锐利
colors.yellowstring/Cesium.Color选填'#DAA520'双黄线颜色
colors.whitestring/Cesium.Color选填'#FFFFFF'车道虚线颜色
colors.edgestring/Cesium.Color选填'#FFFFFF'边缘实线颜色
widths.yellownumber选填3.5双黄线宽度（像素）
widths.dashnumber选填2虚线宽度（像素）
widths.edgenumber选填2边缘线宽度（像素）
offsets.yellownumber选填2双黄线间距的一半（单位：米）
offsets.laneGapnumber选填3相邻车道间距（单位：米）

三、API 方法

方法名参数返回值说明
draw(config)ObjectRoadRenderer绘制道路标线
updateRoad(positions, options)Array, ObjectRoadRenderer清空旧路并绘制新路（自动合并配置）
startInteractiveDraw(onComplete, options)Function, ObjectRoadRenderer启动交互绘制模式（左键加点，右键结束）
cancelInteractiveDraw()无RoadRenderer取消交互绘制（不生成道路）
isDrawing()无boolean返回当前是否在交互绘制模式
show()无RoadRenderer显示道路并飞向道路区域
hide()无RoadRenderer隐藏道路
toggle()无RoadRenderer切换显示/隐藏
isShown()无boolean返回当前可见状态
clear()无RoadRenderer清除所有道路实体
getEntityCount()无number获取实体数量
destroy()无void销毁实例，清理资源

4. 使用示例

4.1 基础绘制

// 定义道路中心线

const positions = [

    [116.3900, 39.9090],

    [116.3910, 39.9100],

    [116.3915, 39.9110],

    [116.3920, 39.9120]

];



// 绘制双向四车道

renderer.draw({

    positions: positions,

    laneCount: 4,

    twoWay: true,

    smooth: true

});

4.2 自定义样式

renderer.draw({

    positions: positions,

    laneCount: 6,

    twoWay: true,

    colors: {

        yellow: '#FF6600',

        white: '#E0E0E0',

        edge: '#FFFFFF'

    },

    widths: {

        yellow: 5,

        dash: 2.5,

        edge: 3

    },

    offsets: {

        yellow: 2.5,

        laneGap: 3.5

    }

});

4.3 交互绘制

// 启动交互绘制（左键加点，右键结束）

renderer.startInteractiveDraw(

    (points) => {

        // 绘制完成回调

        console.log('道路生成完成，共 ' + points.length + ' 个点');

    },

    {

        laneCount: 4,

        twoWay: true,

        smooth: true

    }

);



// 取消交互绘制

renderer.cancelInteractiveDraw();

4.4 显示控制

// 显示并飞向道路

renderer.show({

    pitch: Cesium.Math.toRadians(-55),

    duration: 1.5

});



// 隐藏

renderer.hide();



// 切换显示/隐藏

renderer.toggle();



// 获取可见状态

const isVisible = renderer.isShown();

4.5 更新道路

const newPositions = [

    [116.3900, 39.9080],

    [116.3910, 39.9090],

    [116.3920, 39.9100]

];



// 清空旧路并绘制新路（自动继承上次配置）

renderer.updateRoad(newPositions, {

    laneCount: 6

});

4.6 清除与销毁

// 清除所有道路

renderer.clear();



// 销毁实例

renderer.destroy();

5. 完整代码实例

<!DOCTYPE html>

<html lang="zh-CN">

<head>

    <meta charset="UTF-8">

    <meta name="viewport" content="width=device-width, initial-scale=1.0">

    <title>道路标线绘制示例</title>

    <script src="https://mhc.ixiera.com/mhc/main.js"></script>

    <script src="https://mhc.ixiera.com/mhc/Cesium-1.120/Build/Cesium/Cesium.js"></script>

    <script src="https://mhc.ixiera.com/mhc/Cesium3DTile.js"></script>

    <script src="js/RoadRenderer.js"></script>

    <style>

        html,body,#cesiumContainer { width: 100%;height: 100%;margin: 0;padding: 0;overflow: hidden;}

        .btnsBox { position: fixed;top: 10px;left: 10px;z-index: 1000;display: flex;gap: 10px;flex-wrap: wrap;}

        .btnsBox button { background-color: #fff;border-radius: 4px;color: #333;line-height: 32px;font-size: 13px;padding: 0 16px;cursor: pointer;border: 1px solid #ddd;}

        .btnsBox button:hover { background-color: #f0f0f0; }

        .btnsBox button.active-draw { background-color: #ff4444;color: white;border-color: #cc0000;}

    </style>

</head>

<body>

    <div id="cesiumContainer"></div>

    <div class="btnsBox">

        <button id="btnDrawInteractive" onclick="toggleDraw()"> 交互绘制</button>

        <button onclick="btnClear()">清除</button>

        <button onclick="btnDraw4Lane()">双向四车道</button>

        <button onclick="btnDraw6Lane()">双向六车道</button>

        <button onclick="btnDrawOneWay()">单向三车道</button>

        <button onclick="btnDrawCustom()">自定义样式</button>

        <button onclick="btnShow()">显示并定位</button>

        <button onclick="btnHide()">隐藏</button>

        <button onclick="btnToggle()">切换显示</button>

        <button onclick="getEntityCount()">获取实体数</button>

        <button onclick="destroyRenderer()">销毁实例</button>

    </div>



    <script>

        // 一、初始化Cesium

        const view3D = MchCesium.init('cesiumContainer', true);

        const viewer = MchCesium.viewer;

        viewer.scene.globe.depthTestAgainstTerrain = false;



        // 二、设置相机位置

        viewer.camera.flyTo({

            destination: Cesium.Cartesian3.fromDegrees(116.390, 39.911, 500),

            orientation: { heading: 0, pitch: Cesium.Math.toRadians(-60), roll: 0 },

            duration: 2

        });



        // 三、创建道路渲染器实例

        let renderer = null;



        function initRenderer() {

            if (renderer) return;

            renderer = new RoadRenderer(viewer);

            btnDraw4Lane();

        }

        initRenderer();



        // 四、交互绘制控制

        function toggleDraw() {

            if (!renderer) return;

            if (renderer.isDrawing()) {

                renderer.cancelInteractiveDraw();

                document.getElementById('btnDrawInteractive').textContent = ' 交互绘制';

                document.getElementById('btnDrawInteractive').classList.remove('active-draw');

            } else {

                renderer.startInteractiveDraw(() => {

                   console.log('绘制') //回调函数

                }, { laneCount: 4, twoWay: true, smooth: true });

            }

        }

        // 五、其他功能函数

        function btnClear() { if (renderer) renderer.clear(); }

        function btnDraw4Lane() {

            if (!renderer) return;

            renderer.clear();

            renderer.draw({ positions: road1, laneCount: 4, twoWay: true, smooth: true });

        }

        function btnDraw6Lane() {

            if (!renderer) return;

            renderer.clear();

            renderer.draw({ positions: road1, laneCount: 6, twoWay: true, smooth: true });

        }

        function btnDrawOneWay() {

            if (!renderer) return;

            renderer.clear();

            renderer.draw({

                positions: road2,

                laneCount: 3,

                twoWay: false,

                smooth: true,

                offsets: { yellow: 2, laneGap: 3.5 }

            });

        }

        function btnDrawCustom() {

            if (!renderer) return;

            renderer.clear();

            renderer.draw({

                positions: road1,

                laneCount: 4,

                twoWay: true,

                smooth: true,

                colors: { yellow: '#FF6600', white: '#E0E0E0', edge: '#FFFFFF' },

                widths: { yellow: 5, dash: 2.5, edge: 3 },

                offsets: { yellow: 2.5, laneGap: 3.5 }

            });

        }

        function btnShow() {

            if (!renderer || !renderer.isRunning) return;

            renderer.show({ pitch: Cesium.Math.toRadians(-55), duration: 1.5 });

        }

        function btnHide() {

            if (renderer) renderer.hide();

        }

        function btnToggle() {

            if (!renderer || !renderer.isRunning) return;

            renderer.toggle({ pitch: Cesium.Math.toRadians(-55), duration: 1.5 });

        }

        function getEntityCount() {

            if (renderer) {

                const count = renderer.getEntityCount();

                const visible = renderer.isShown();

                if (typeof McrbHttpClient !== 'undefined') McrbHttpClient.popup.msg(`实体数: ${count}, 可见: ${visible ? '是' : '否'}`, { icon: 1 });

            }

        }

        function destroyRenderer() {

            if (renderer) {

                renderer.destroy();

                renderer = null;

            }

        }

    </script>

</body>

</html>

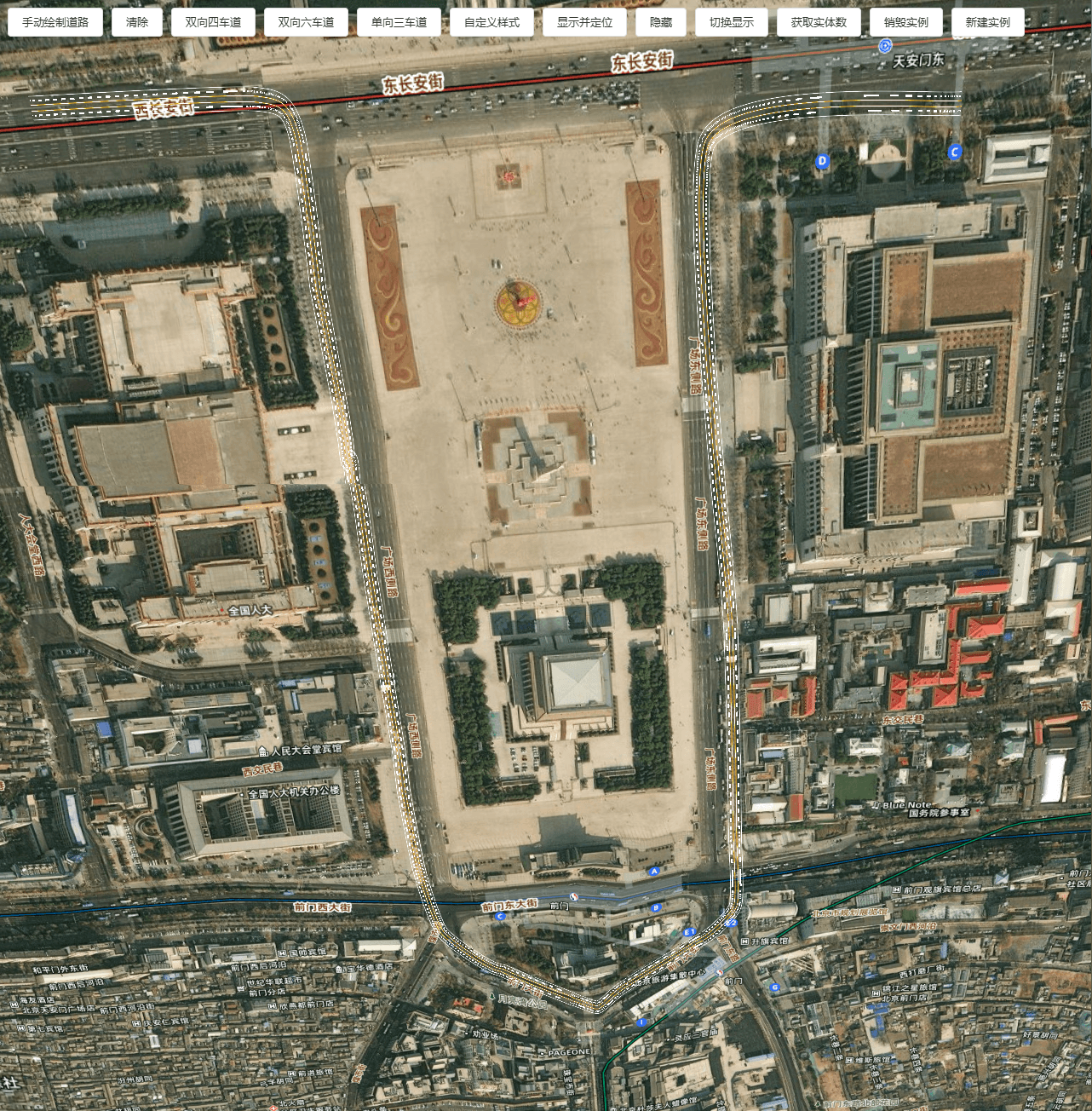

6. 效果展示

Demo地址：https://mhc.ixiera.com/mhc/mchmap/RoadRenderer/index.html
